Project Description
PCMT 30-30+C-HEIZKABEL MIT KONSTANTER WATTZAHL
PCMT-Heizkabel bestehen aus Heizmodulen mit konstanter Wärmeabgabe, unabhängig von der Umgebungstemperatur. Diese mit einem sehr flexiblen Silikonmantel ausgestatteten Kabel können vor Ort auf die gewünschte Länge zugeschnitten und von einem einzigen Stromversorgungspunkt aus verzweigt werden (Energie ist im gesamten Heizkabel vorhanden).
PCMT 30

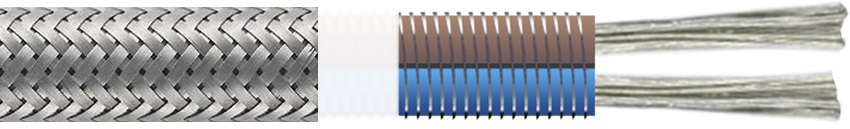

PCMT 30+C
Prinzip
PCMT-Heizkabel bestehen aus Kontaktpunkten alle 60 cm: Die Erwärmung beginnt am ersten Kontaktpunkt. Der Anschluss erfolgt nur auf einer Seite des Heizkabels, nämlich an den +/- Anschlüssen des Stromkabels.
Nicht auf Kunststoffrohren (Mehrschicht-, PVC- usw.) verwenden.
Befolgen Sie strikt die Gebrauchsanweisung.
Garantiebereich: 120 °C max. Unterspannung / -70 zu 200°C ohne Spannung.
Merkmale
- Leistung: 30 W/m
- Stromversorgung: 230 V
- Maximale Temperatur: 100 °C
- Maximale Länge: 50 m
- Abmessungen: 5,75 x 7,5 mm
- Weiche Hülle
- Kabel: Nickel-Chrom oder Nickel-Kupfer
- Querschnitt: 2 x 0,75 mm²
- Leiter: Silikon-Elastomer
- Toleranzen: Leistung: +/- 5% – Durchmesser: 0,1 mm
- Kontaktpunkte: 0,6 m
- Zertifikat: CE
- Vor Ort auf Länge schneiden
Anwendungen
PCMT-Kabel sind in erster Linie für den Einsatz in industriellen Kühl- und Oberflächenheizungsanwendungen vorgesehen:
> Temperaturhaltung an Rohren (ausgenommen Kunststoff)
> Kühlraumtürdichtungsheizung
> Antikondensation
Installationsanleitung
Für optimale Effizienz und sichere Installation befolgen Sie bitte die Anweisungen von TECHNITRACE.
Vorteile
- Keine thermische Alterung des Heizelements (Legierung)
- Keine Stromspitzen beim Anlaufen im Gegensatz zu anderen Technologien, die einen guten elektrischen Schutz bieten
- Integrierter Kälteauslass dank eingesetzter Technologie
- Vor Ort nach Bedarf auf Länge zuschneiden (Module)
- Ermöglicht Abzweigungen und Abgriffe von einem einzigen Stromversorgungspunkt (Energie entlang des gesamten Kabels vorhanden)
- Sehr hohe Flexibilität bei der Umsetzung
- Standardproduktion unter 230 V
Funktionsprinzip
Heizwiderstände mit fester Länge
und konstante Heizleistung
Allgemeine Merkmale
- Wärmeschutz: Nennintensität * 1,25
- Differentialschutz: 30 mA erforderlich
- Maximale Länge eines Stromkreises: 50 m oder 1500 W
- Maximale Belastung im ausgeschalteten Zustand: 200°C
- Maximale Belastung unter Spannung: Funktion der Spannungsleistung 30 W/m
- PCMT 30 W/m = 80 °C
